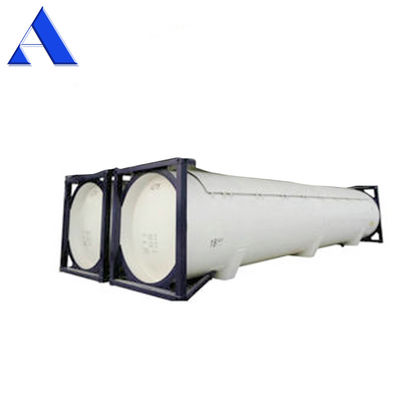

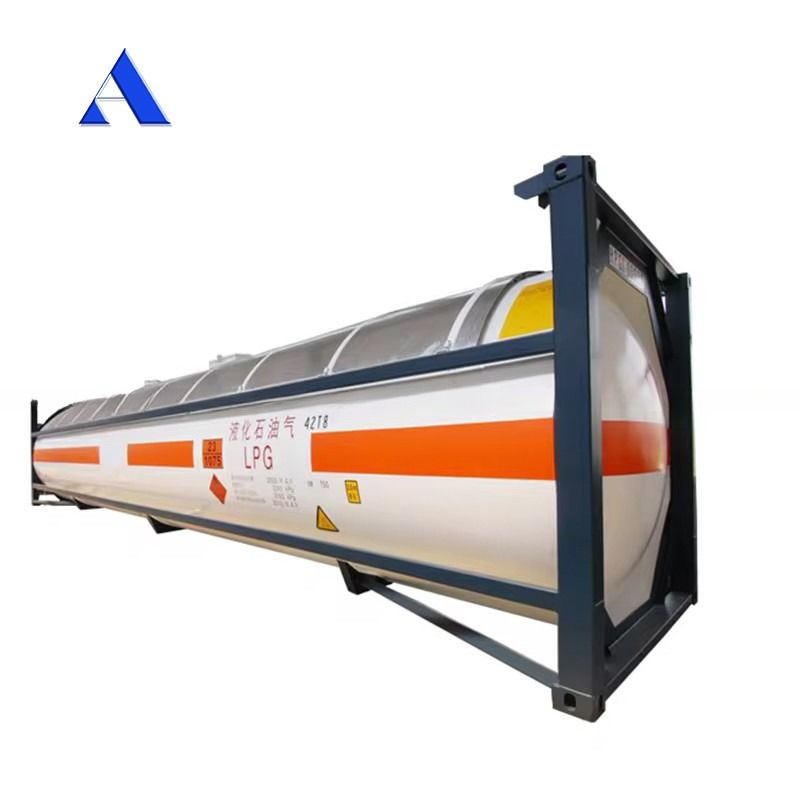

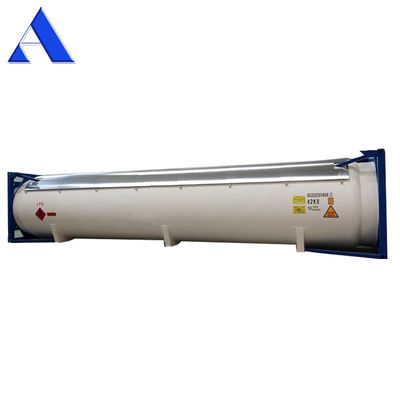

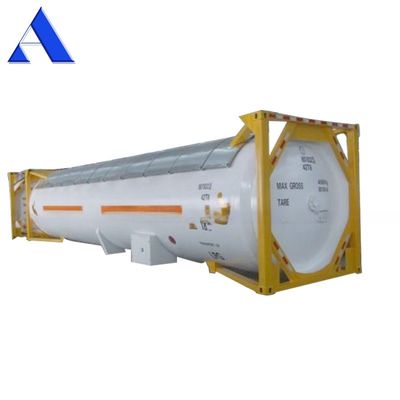

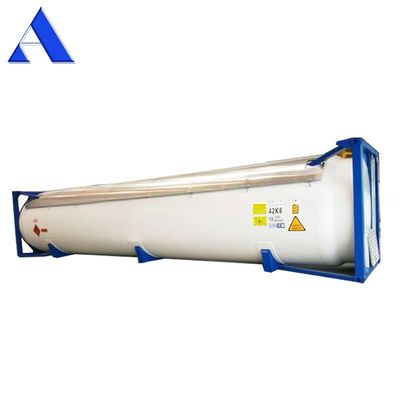

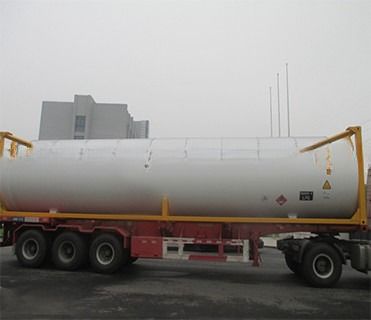

Contenedor de tanque de gas ISO de 40 pies 52.5 CBM UN T50 para GLP licuado comprimido Cloruro de amoníaco Contenedor ISO de alta capacidad
Datos del producto:
| Lugar de origen: | Tianjin, China |
| Nombre de la marca: | ACE |
| Certificación: | CSC |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 piezas |
|---|---|
| Precio: | $39,000.00/pieces 1-1 pieces |
| Tiempo de entrega: | En el plazo de 30 días |
|
Información detallada |
|||
| El tipo: | Contenedor de depósito, depósito de gas T50 de 18 BAR | Longitud (pies): | 40' |
|---|---|---|---|
| Capacidad: | 52500 L | Dimensiones externas (largo x ancho x alto)(mm): | 12192 x 2438 x 2591MM |
| Dimensiones internas (largo x ancho x alto)(mm): | 52.5 cbm | Conchas y cabezas de material: | Se aplicará el procedimiento siguiente: |
| Flancas de material: | Se aplicará el procedimiento siguiente: | Material del marco: | Q345D o su equivalente |
| Temperatura de diseño: | -40 a + 55 °C | Inspección y certificación: | El registro de Lloyds o la oficina de verificación |
| Aprobación del diseño: | El registro de Lloyds o la oficina de verificación | Código de diseño:: | Se aplicará el método de ensayo de la norma ASME VIII Div. |
Descripción de producto
Bajo costo
Conveniente y rápido
Seguridad y respetuoso con el medio ambiente
Especificaciones - Contenedor de tanque aislado de 40' | ||||
Las dimensiones del marco (L x W x H) | 12192 x 2438 x 2591 mm | |||
Capacidad nominal | 52500 litros (aproximadamente) | |||
Masa bruta máxima | 36000 kgs | |||
Masa de tarea (nominal) | 12,000 kg (con deflectores) (+/- 3% de tolerancia) | |||
Temperatura de diseño (marco y depósito) | -40 a + 55 °C | |||
Presión | Presión de trabajo | 18 bar | ||
Presión de ensayo | 25.7 bar | |||
El material | El tanque | Las carcasas y cabezas: SA612N; las bridas: SA350LF2 | ||
Cuadro de cabeza | Q345D o su equivalente | |||
- Una (1) alcantarilla en el extremo trasero del contenedor - DN 500 de diámetro interior, con cubierta atornillada - Junta de heridas en espiral (PTFE/304) | ||||
- Una (1) brida para la válvula de alivio de seguridad en la parte superior del tanque (aproximadamente a 18 puntos de distancia de la línea central vertical). - Tamaño DN80, equipado con válvula de alivio de Fort Vale (FV 015/22615F), disco de estallido de Fort Vale, manómetro (FV920/20TTBBSPDRY) y sellos personalizados. - Las juntas son de PTFE. | ||||
Línea líquida | - Una (1) brida de 2" (DN50) para válvula interna de fondo y externa, de accionamiento manual El valor de las emisiones de CO2 de las válvulas de bolas de la serie 2 de Fort Vale (FV 802B/0010L) será el siguiente: - En el interior, un tubo de sumersión en el fondo del tanque, con un depósito en la pared del tanque - La junta es de PTFE/304. - válvula de bolas con brida ciega y acoplamiento ACME de 31⁄4" con tapa - Un (1) pene de purga en el acoplamiento ACME. | |||
Línea de gas | - Una (1) brida de 2" (DN50) para válvula interna de fondo y externa, de accionamiento manual La valva de bolas de tipo "Fort Vale 2" (FV 802B/0010R) - En el interior una tubería de soporte a la fase gaseosa - La junta es de PTFE/304. - válvula de bolas con brida ciega y acoplamiento ACME de 13⁄4" con tapa - Un (1) pene de purga en el acoplamiento ACME. | |||
El manómetro | - Una conexión de 1 1⁄2" para el manómetro, conectada a la fase gaseosa del tanque. - Externa una válvula de bola DN15 y un manómetro de 1⁄4' 0-40 Bar (FV 920/40RBSP) | |||
El termómetro | - Una conexión de 1 1⁄2" para manómetro - Rango del termómetro -40 a +100 °C y -40 a +212 oF, doble escala | |||
Código de diseño | Se aplicará la norma ASME VIII Div. 2 con sello ASME U2 | |||
Aprobación del diseño | Registro de Lloyds o Oficina | |||
5.1¿Es nuevo el contenedor de su tanque de 40' de aislamiento?
Sí, todos los contenedores que proporcionamos son nuevos. De hecho, produciremos un nuevo contenedor después de la confirmación del pedido.
5.2 ¿Cumple el contenedor de su tanque ISO de 40' los requisitos internacionales?
Todos nuestros contenedores de tanques serán aprobados por BV o LR o CCS y cumplirán con los requisitos siguientes.
Las condiciones de los productos
Transporte de mercancías peligrosas
Aprobación ferroviaria internacional de la UIC
Las mercancías de transporte internacional TIR bajo sello aduanero
Convenio internacional del CSC sobre contenedores seguros
DOT Código de los Estados Unidos Regulaciones federales CFR49
DOT Reino Unido Transporte de mercancías peligrosas
CTC Comisión Canadiense de Transporte (ferrocarril)
AAR Asociación Americana de Ferrocarriles
FRA Asociación Federal de Ferrocarriles de los Estados Unidos
Aprobación nacional de la RDA
Las normas ISO/TC11
5.3 ¿Puede proporcionar dibujos para su confirmación?
Sí, proporcionaremos el dibujo después de que el pedido se confirme antes de la producción
5.4 ¿Provee servicio OEM?
Sí, tenemos un equipo de primera clase y podemos diseñar según sus requisitos.
